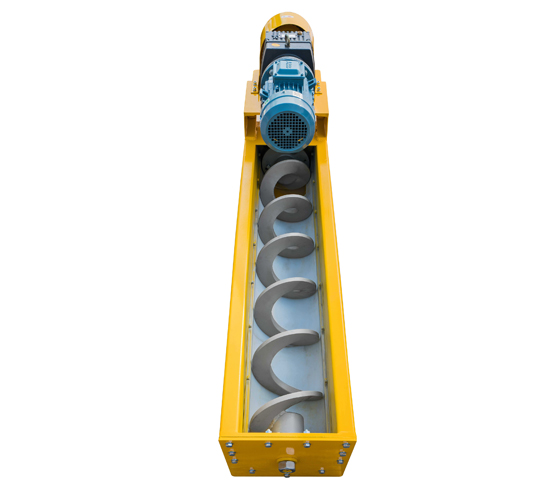

產品介紹

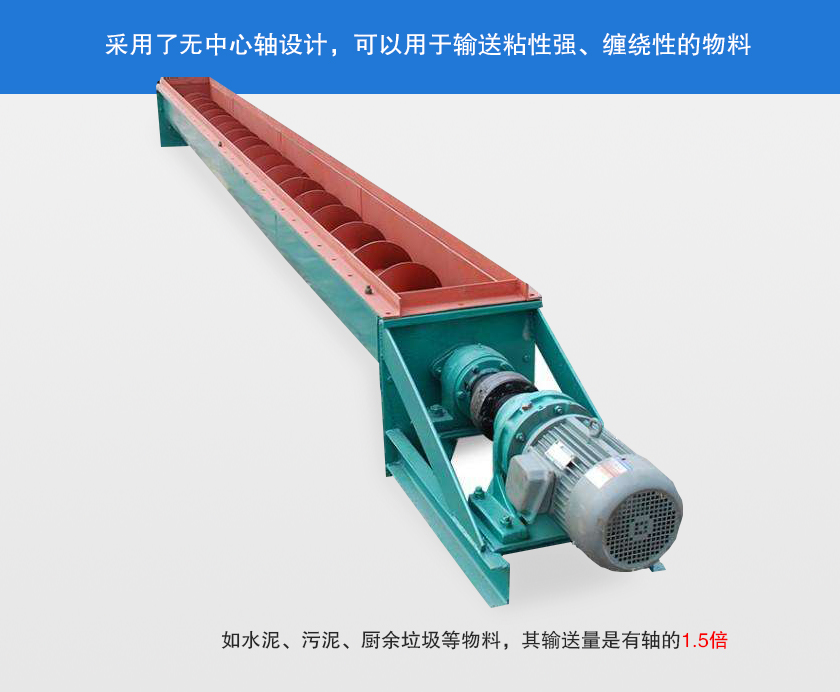

無軸螺旋輸送機采用無中心軸設計，可輸送傳統有軸螺旋輸送機和皮帶輸送機不能或不易輸送的物料，如顆粒狀和粉狀物料、濕的和糊狀物料、半流體和粘性物料、易纏繞和易堵塞物料、有特殊衛生要求的物料。

應用范圍

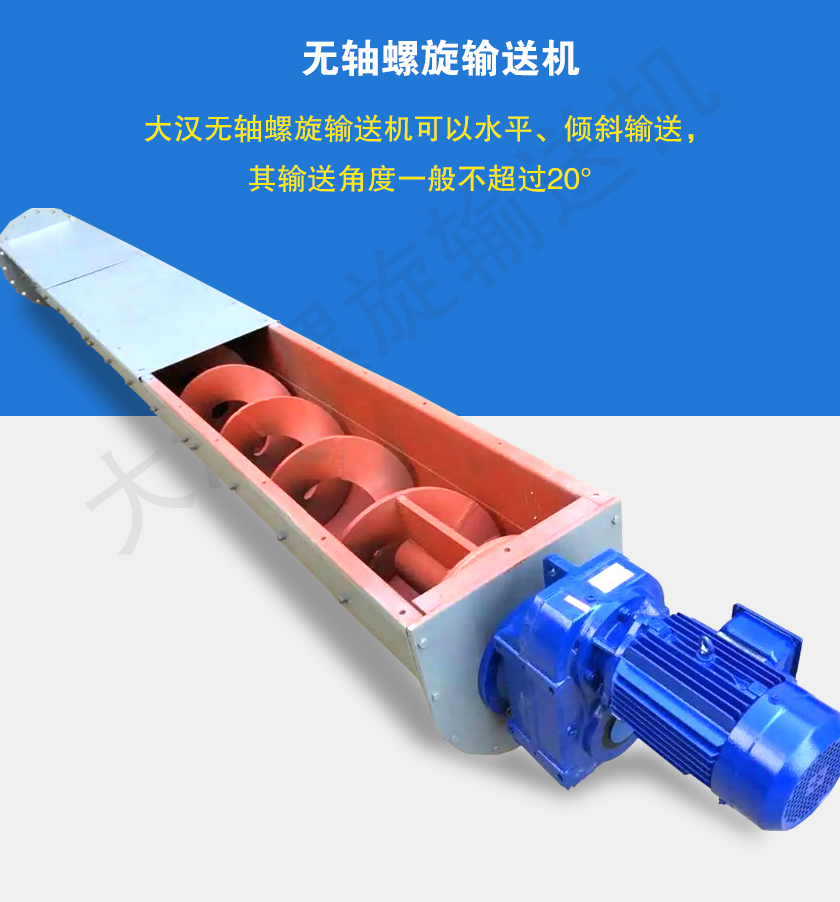

無軸螺旋輸送機廣泛應用于建材、冶金、化工、糧食等行業，用于輸送粘性高、易于纏繞的粉末、顆粒及小塊狀物料，其輸送角度應小于20°，采用特制襯板，可在高溫下工作。

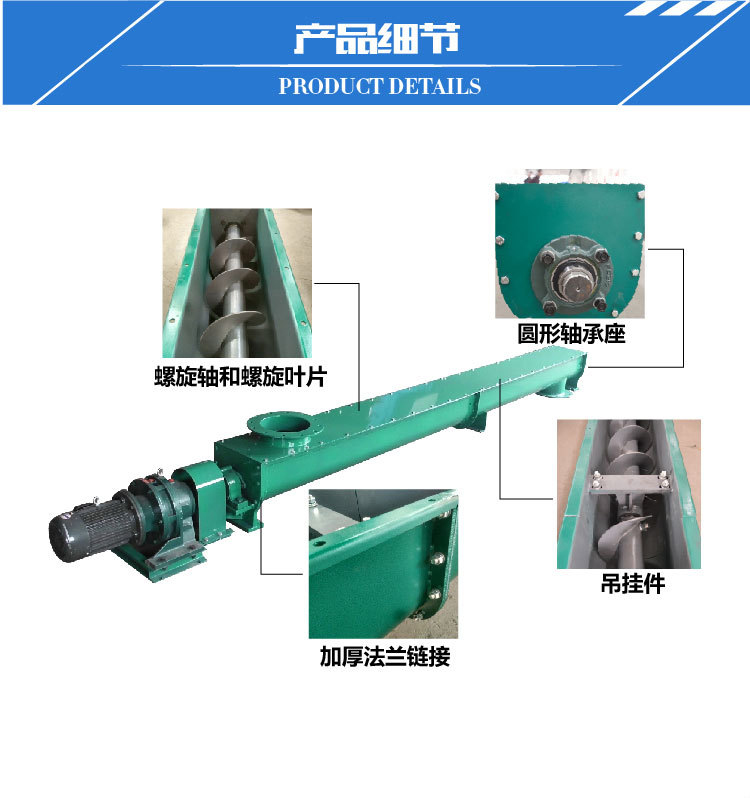

細節結構

無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

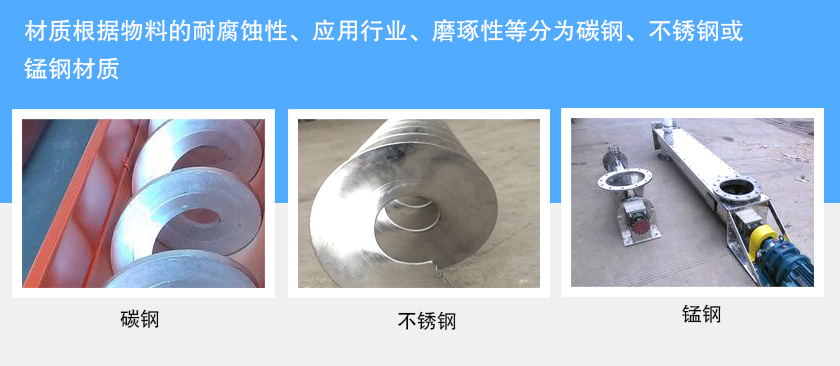

無軸螺旋體：材質為不銹鋼或碳鋼。

槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

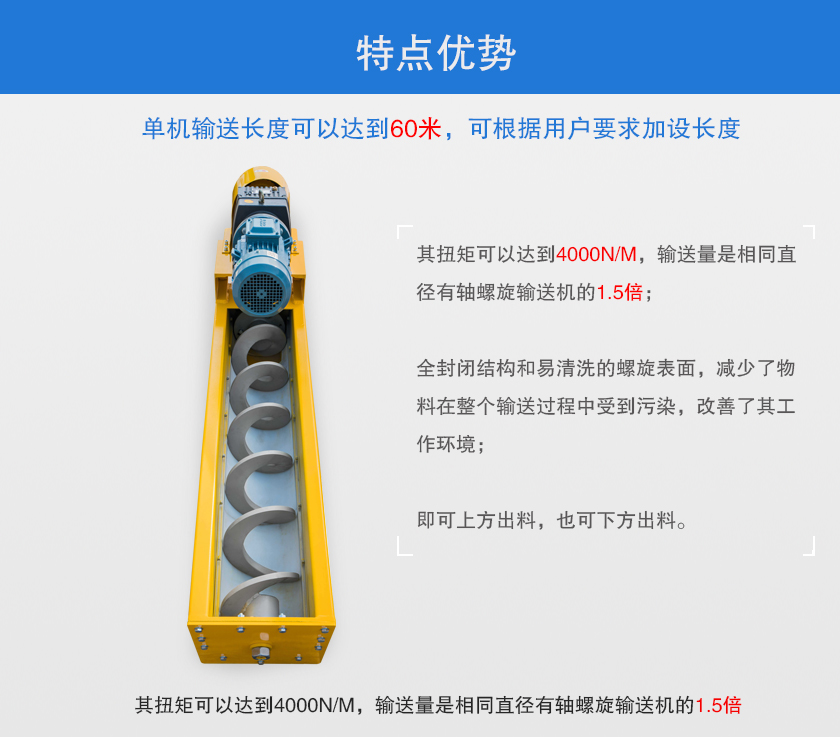

特點優勢

1、采用無軸設計，對于輸送粘性、纏繞性及帶狀物料具備優勢；

2、其扭矩可以達到4000N/m，輸送量是相同直徑有軸螺旋輸送機的1.5倍；

3、單機輸送長度可以達到60米，可根據用戶要求加設長度；

4、全封閉結構和易清洗的螺旋表面，減少了物料在整個輸送過程中受到污染，改善了其工作環境；

5、即可上方出料，也可下方出料。

工作原理

無軸螺旋輸送機采用無軸葉片，當物料從輸送機的進料口進入，依靠電機帶動螺旋葉片的旋轉將物料推移滑行，沿U型輸送槽送至出料口，并與壓榨機或垃圾小車配套，將物料進行下一步處理。

技術參數
